產品型號
|

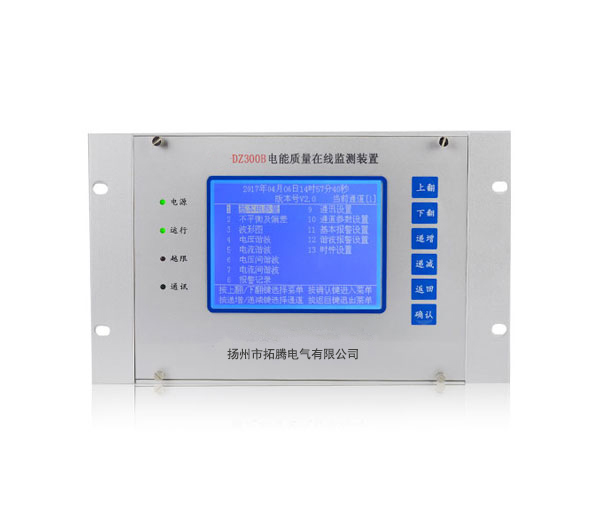

TE-DZ300B
|

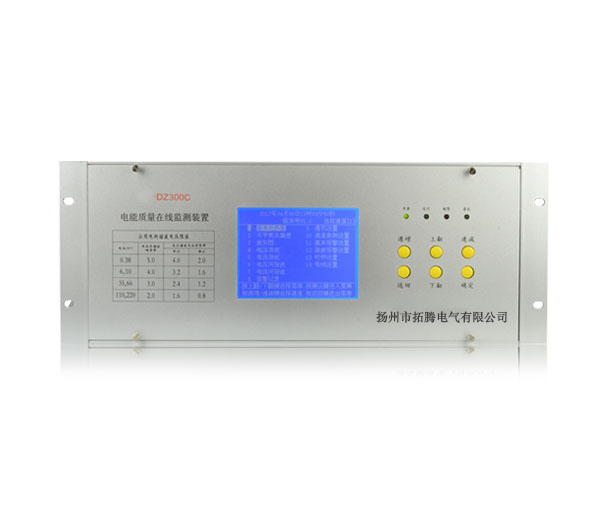

TE-DZ300C
|

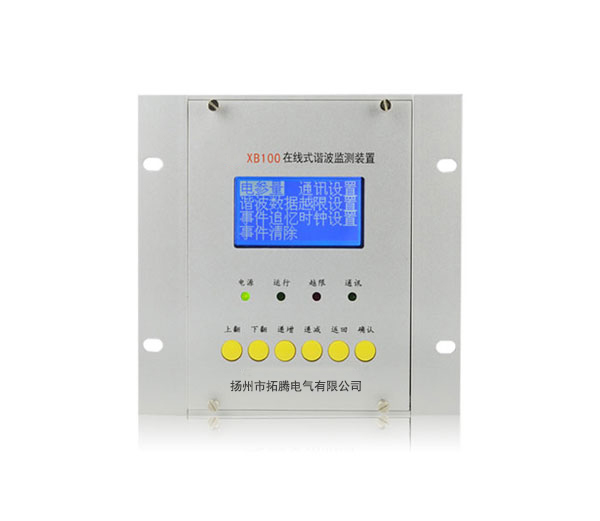

TE-XB100
|

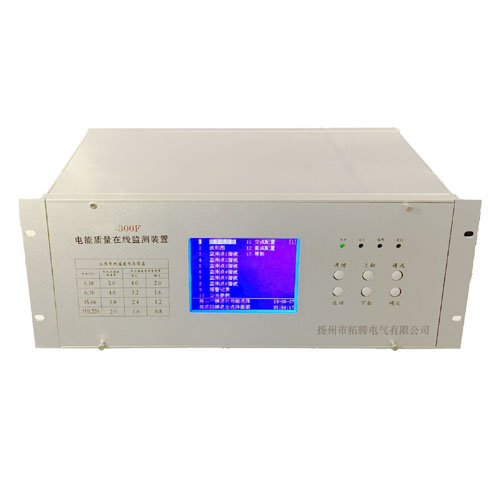

TE-DZ-300F
|
|
外觀
|
|
|
|
|
|
去看看
|
去看看
|
去看看
|
去看看
|
|
通道
|
電壓/電流
|
最高可測3段電壓3段電流
|
最高可測8段電壓8段電流
|
最高可測1段電壓1段電流
|
本設備可測試6通道線路，通道接收1-6為光纖輸入接口。
|
|
測量
量程
|
電壓
|
0-450V
|
0-450V
|
0-450V
|
|
|
電流
|
0-6A
|
0-6A
|
0-6A
|
|
|
頻率
|
頻率
|
45-55HZ
|
45-55HZ
|
45-55HZ
|
光互感器規約IEC6044-8
|
|
線路
|
接線方式
|
三相三線/三相四線
|
三相三線/三相四線
|
三相三線/三相四線
|
光纖接入
|
|
測量
項目
|
錄波分析
|
√
|
√
|
無
|
√
|
|
諧波分析
|
√
|
√
|
√
|
√
|
|
功率分析
|
√
|
√
|
√
|
√
|
|
電壓/電流
|
√
|
√
|
√
|
√
|
|
不平衡
|
√
|
√
|
√
|
√
|
|
頻率
|
√
|
√
|
√
|
√
|
|
電壓偏差
|
√
|
√
|
√
|
√
|
|
基波電壓/電流
|
√
|
√
|
√
|
√
|
|
告警記錄
|
√
|
√
|
√(僅諧波超標報警)
|
√
|
|
事件記錄
|
√
|
√
|
√(僅諧波超標報警)
|
√
|
|
通訊
規約
|
IEC61850
|
可配
|
可配
|
無
|
可配
|
|
內部規約（自定義）
|
√
|
√
|
√
|
√
|
|
IEC104
|
可配
|
可配
|
無
|
無
|
|
IEC103
|
√
|
√
|
√
|
√
|
|
Modbus
|
√
|
√
|
√
|
√
|
|
機械
|
尺寸
|
258×180×287mm
|
442×180×377mm
|
146×180×155mm
|
442×180×377mm
|
|
重量
|
約3.5kg
|
約8kg
|
約2kg
|
約8kg
|
|
屏幕
|
尺寸
|
5.7英寸
|
5.7英寸
|
2.4英寸
|
5.7英寸
|
|
外部
接口
|
串口
|
1個（可擴）
|
1個（可擴）
|
2個
|
2個
|
|
以太網口
|
1個（可擴）
|
1個（可擴）
|
無
|
1個（可擴）
|
|
存儲
|
存儲數據
|
√
|
√
|
√
|
√
|
|
電源
|
市電
|
+85VAC~+265VAC
,110V/220VDC
|
+85VAC~+265VAC,
110V/220VDC
|
+85VAC~+265VAC,
110V/220VDC
|
+85VAC~+265VAC,
110V/220VDC
|
常用功能
諧波分析
監測被測信號2-63次諧波分量，包括三相電壓2~63 各次諧波畸變率、三相電流2~63 各次諧波畸變率、三相電壓間諧波、三相電流間諧波、三相電壓總諧波畸變率，三相電流總諧波畸變率。滿足國標GB/T14549-1993對公用電網諧波的測試要求。
|
電壓波動與故障錄波
TE-DZ300B電能質量在線監測裝置能捕捉所有越線電壓通道的波形。電壓有效值超標、短路故障等均可啟動電壓暫態錄波記錄，從而捕捉電壓波形細微的變化。
|
分量測量及電壓不平衡度及偏差分析
TE-DZ300B電能質量在線監測裝置可測量電壓電流的不平衡度及零序、正序、負序的幅值，電壓偏差，顯示電壓電流的相位圖。
|
電力系統監測報警及記錄
TE-DZ300B多數據監測報警及記錄，頻率越限報警，三相電壓諧波超標報警、三相電流諧波超標報警，電壓越上下線報警，電壓總畸變率報警和電壓不平衡報警等多種參數實時監測報警及記錄。
|
電能質量監測系統
系統組成
本系統由數據服務器、WEB服務器、監測設備等組成，并配合強大的數據分析軟件，最大程度地實現信息的集成和資源的共享。通過本系統的實施，能自動采集各監測點的歷史數據和實時數據，通過WEB服務器，本系統內的各工作站可以查看各監測點的歷史數據和實時數據，并可以對歷史數據進行分析，實現各監測點的統一管理、統一調度。
數據服務器
本系統采用SQL Server2000數據庫能自動采集各監測點的實時數據和歷史數據，并保存于數據庫中，以備分析。數據庫采用雙硬盤互為鏡像，更有力地防止數據丟失。
WEB服務器
各個用戶通過對WEB服務器的訪問，實時查看各站點數據波形、頻譜等，并可以對歷史數據統計生成任意時間段的報表。
儀器配件
| 儀器主機（TE-DZ300B）
|
1臺
|
| 電源線
|
1條（用于連接電源）
|
| RS232-RS485轉換模塊
|
1個
|
| 檢測報告
|
1份
|
| 使用說明書
|
1本
|
行業標準
（1）GB12325-1990《供電電壓允許誤差》
（2）GB/T14549-1993《公用電網諧波》
（3）GB/T15543-1995《三相電壓允許不平衡度》
（4）GB/T15945-1995《電力系統頻率允許誤差》
（5）GB12326-2000《電壓允許波動和閃變》。該標準是在GB12326-1990《電壓允許波動和閃變》的基礎上，參考了國際電工委員會IEC電磁兼容IEC6100-3-7等文件和標準修訂后重新頒布實施的
（6）GB/T18481-2001《電能質量 暫時過電壓和瞬態過電壓》
