JL系列結合濾波器 |
發布者：揚州市拓騰電氣有限公司 發布時間：2021/1/11 |
一、概述
JL系列結合濾波器技術指標符合LEC481-74和GB/T7329-L998《電力線載波結合設備》標準要求�？捎糜趯�(shí)現線路阻抗與載波機的匹配，實現高壓線和電力載波設備之間的電氣隔離，保證人身和設備的安全，傳輸載波信號。該設備為高頻保護提供專用接口，即在輸出變量器的輸出端串入50000pF(3kV)的電容。為了阻止工頻電流進入變量器，引起變量器飽和造成通道阻塞，要求斷電保護高頻通道；結合濾波器和收發信機之間串有電容器。電容串入后，各項指標均符合國際電工委員會標準LEC481和國家標準GB/T7329-1998關于電力載波結合設備的規定。適用于35kV電力載波通訊系統，具有相地耦合相相耦合方式（耦合方式一般為相地）。但可根據用戶需要提供相相耦合設備：JLX-800W。

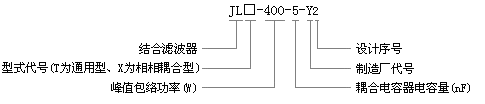

二、型號說明

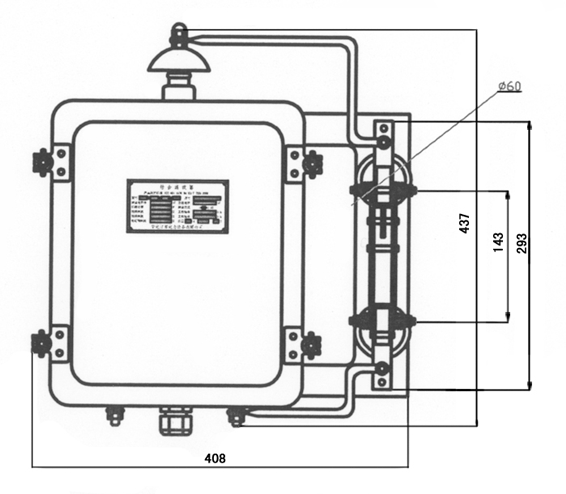

三、結構形式
◆ JL系列結合濾波器的電路為高通型，裝在一個鋁外殼內，外形美觀，可在全天侯條件下工作。
◆ 電感器和匹配變量器經硅橡膠密封，電容器具有較高電壓等級，選用氧化鋅避雷器作為保護元件，殼體上裝有電纜引入裝置，用來鎖緊SYV-75-9電纜線，接地刀閘用于在檢修結合濾波器時進行安全接地。
四、技術參數
◆原理
排流線圈和耦合電容器以及電感、電容組成高通或帶通電器。

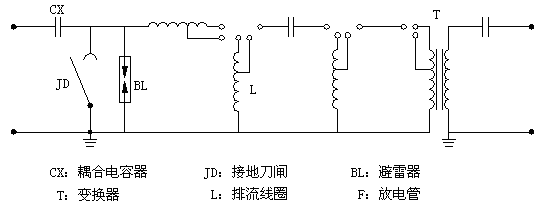

JL-Y系列結合濾波器電路圖如下：
◆伴流線圈
工頻阻抗 ≤20Ω;短時電流 ：0.2s 50hz、r、m、s 50A;持續電流 1min 50hz、r、m、s 1A
◆避雷器
避雷器型號 ：Y5CB1-1.0 ； 極間電容 ：<20pF
額定電壓：r、m、s，1000V；工頻放電電壓：r、m、s，1.8-2.5kV ；沖擊放電電壓：1.2/50us ，≤2.8kV
◆接地電閘
額定電流 ：100A；額定電壓 3kV
◆ 整機指標
考慮耦合電容器低壓端對地電容：0-200pF ； 標稱線路阻抗 ：400Ω；標稱設備阻抗：75Ω
耦合電容器電容量范圍 ：3300-10000pF ； 耦合方式 ：相地、相相
回波耗損 ：(a)≥12dB、(b)≥20dB(用于繼電保護)；工作衰減 ：≤1.3dB
標稱峰值功率 ：400W、600W、1000W
在達到標稱峰值功率時非線性失真：三次和五次交調失真 ≥80dB；諧波失真耗損 ≥80dB；工頻絕緣水平 ；匹配變量器初、初級線圈之間的工頻耐壓5kV持續一分鐘。
沖擊電壓水平：這整臺結合濾波器的頻帶
◆結合濾波器的頻率

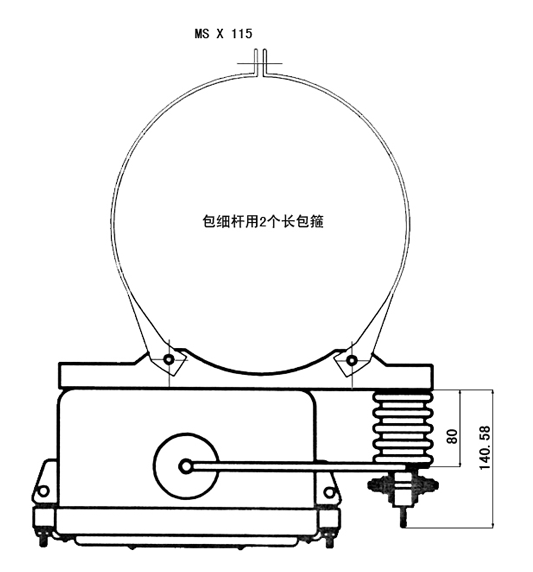

注：訂購時請告知桿徑；
包細桿用2個長包箍；包粗桿用2個長包箍和1個短包箍
|
||||||||||||||||||||||||||||||||||||||||||||
