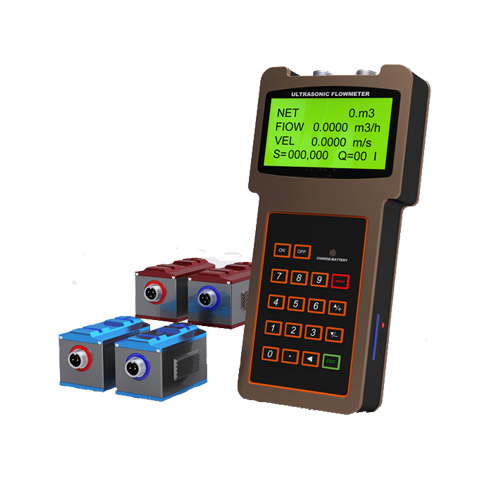

手持式超聲波流量計實現了液體流量的非接觸式測量。將傳感器安裝在管道外壁，即可完成對流量的測量。具有體積小、攜帶方便、測量準確等特點。
廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業�？梢杂米錾a(chǎn)監測、流量校驗、臨時檢測、流量巡查、水表衡調試、熱網平衡調試、節能監測，是流量及時檢測必備的工具儀表。

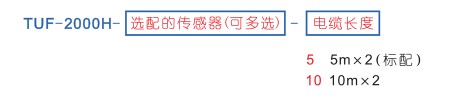

TUF-2000HS、HM, TL-1-5
手持式超聲波流量計，配標準小型支架、配中型支架、標準大型夾裝式傳感器，電纜長度5米×2
技術參數
|
類 別 性能、參數
|
|
主 機
|
原 理
|
超聲波時差原理，4 字節IEEE754 浮點運算
|
|
精 度
|
流量:優于±1%
|
|
顯 示
|
4×8中文或4×16西文點陣式背光液晶顯示器，支持中、英、意三種語言
|
|
信號輸出
|
1路OCT脈沖輸出（脈沖寬度6-1000ms,默認200ms）
|
|
數據接口
|
隔離RS232串行接口，可通過PC電腦對流量計進行升級
|
|
管道情況
|
管 材
|
鋼，不銹鋼，鑄鐵，銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里
|
|
管 內 徑
|
15-6000mm
|
|
直 管 段
|
傳感器安裝點請滿足:上游10D，下游5D，距泵出口30D(D 是指管徑)
|
|
測量介質
|
種 類
|
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體
|
|
溫 度
|
-30~160℃
|
|
濁 度
|
10000 ppm 且氣泡含量小
|
|
流 速
|
0~±10 m/s
|
|
工作環境
|
溫 度
|
主機:-20~60℃，流量傳感器:-30℃~160℃
|
|
濕 度
|
主機:85%RH;傳感器防護等級IP67
|
|
電 源
|
3節內置1.2V容量為2000mAH的充電Ni-MH電池，每次充滿電可持續工作12小時以上，使用AC90~260V電源適配器，可實現不間斷測量
|
|
功 耗
|
1.5W
|
|
外殼材料
|
阻燃ABS
|
|
主機重量
|
390g
|
傳感器選配
|
名 稱
|
|
型號
|
測量范圍
|
MENU23菜單探頭選項
|
溫度范圍
|
|
小型夾裝
|
|
TS-2
|
DN15~100
|
夾裝小探頭TS-2
|
-30~90℃
|
|
中型夾裝
|
|
TM-1
|
DN50~700
|
夾裝中探頭TM-1
|
-30~90℃
|
|
大型夾裝
|
|
TL-1
|
DN300~6000
|
夾裝大探頭TL-1
|
-30~90℃
|
|
高溫小型夾裝
|
|
TS-2-HT
|
DN15~100
|
夾裝小探頭TS-2
|
-30~160℃
|
|
高溫中型夾裝
|
|
TM-1-HT
|
DN50~700
|
夾裝中探頭TM-1
|
-30~160℃
|
|
高溫大型夾裝
|
|
TL-1-HT
|
DN300~6000
|
夾裝中探頭TM-1
|
-30~160℃
|
|
小型支架
|
|
HS
|
DN15~100
|
標準HS小支架傳感器
|
-30~90℃
|
|
中型支架
|
|
HM
|
DN50~300
|
標準HM中支架傳感器
|
-30~90℃
|
|
延長支架
|
|
EB-1
|
DN300~700
|
——
|
-30~90℃
|
|
高溫小型支架
|
|
HS-HT
|
DN15~100
|
標準HS小支架傳感器
|
-30~160℃
|
|
高溫中型支架
|
|
HM-HT
|
DN50~300
|
標準HM中支架傳感器
|
-30~160℃
|
|
高溫延長支架
|
|
EB-1-HT
|
DN300~700
|
——
|
-30~160℃
|
|
