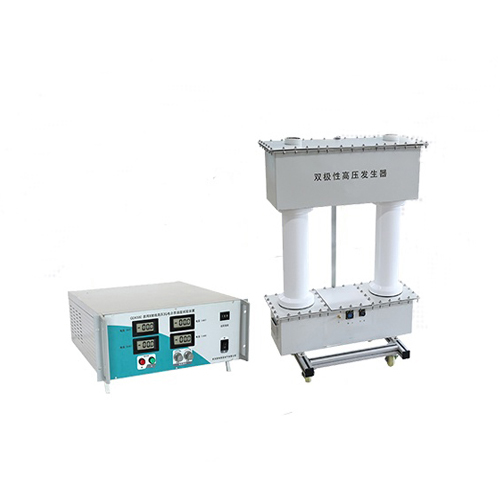

X射線高壓發生器電介強度測試裝置 |
發布者：揚州市拓騰電氣有限公司 發布時間：2021/4/16 |
產品概述 X射線機是我國各級醫療衛生部門中使用最為普遍的醫學影像設備，然而其關鍵部件高頻高壓發生器國內還不能普及生產，主要依賴進口。近年來，國產大功率高頻X射線機研究開始起步，已經取得了一些研究成果。由于X射線高頻高壓發生器具有高質量的X射線輸出，以及效率高，體積小，重量輕，控制精度高等優點，已逐漸替代工頻X射線發生器，成為現代X射線機和CT設備的關鍵核心部件之一。通過對各大公司的高頻高壓發生器核心技術-高壓逆變電路進行系統分析，并比較其各自的優點，有利于了解產品的特點和性能。我公司通過對幾種不同醫用X射線高頻高壓發生器的高壓逆變電路進行分析比較。特推出專門針對X射線高壓發生器進行耐壓檢測的正負極性的高壓試驗裝置。 產品特點 1、采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。 2、正、負極性電壓同時輸出疊加成2倍電壓進行耐壓試驗。 3、采用電壓負反饋，輸出電壓穩定度高，紋波系數小≤1%。 4、全量程平滑調壓，電壓調節細度好調節精度≤1%，電壓誤差1%（讀數±1），電流誤差1%（讀數±1個字）。 5、升壓電位器零起升壓。 6、過壓保護采用拔碼設定，一目了然。 7、倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。 8、一體化設計、高壓拖地電纜引出，方便現場試驗。 9、產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。 技術參數
1、正極性100KV高壓源參數
工作電源 380V三相四線供電 輸出電壓 +100KV 輸出電流 20mA 電壓測量 ±1％ 1個字 電流測量 ±1％ 1個字 電壓穩定度 隨機波動，電源電壓±10％時 ≤1‰ 如需要更高穩定度，可訂制≤0.1‰ 直流高壓 脈動因數 ≤ 1％ 工作方式 間斷使用30分鐘 環境溫度 -10℃≈50℃ 相對濕度 ＜90％ 無凝露25℃時 海拔高度 1500m以下 2、負極性100KV高壓源參數 工作電源 380V三相四線供電 輸出電壓 -100KV 輸出電流 20mA 電壓測量 ±1％ 1個字 電流測量 ±1％ 1個字 電壓穩定度 隨機波動，電源電壓±10％時 ≤1‰ 如需要更高穩定度，可訂制≤0.1‰ 直流高壓 脈動因數 ≤ 1％ 工作方式 間斷使用30分鐘 環境溫度 -10℃≈50℃ 相對濕度 ＜90％ 無凝露25℃時 海拔高度 1500m以下
|
