電量變送器|TN-BS系列智能電量變送器
發布者：揚州市拓騰電氣有限公司 發布時間：2022/3/23

產品簡介　　

      TN-BS系列電量變送器是一種將電網中的電流、電壓、頻率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。

GB/T 13850-1998




技術指標

技術參數 指標
精度等級 0.5，0.2
輸入 標稱值 電流1A 5A；電壓100V 300V 500V等
過載 持續1.2倍；瞬時電流10倍/2秒；瞬時電壓2倍/10秒
吸收功率 ＜0.3VA（電流輸入）；電壓輸入，＜0.3VA（100V時）
0.6VA（300V時），＜1VA（500V時）
頻率 45Hz～65Hz
輸出 標稱值 4～20mA優選，或0～20mA，0～5V，0～10V等
負載電阻 電流輸出時＜600Ω，電壓輸出時＞1kΩ
波紋含量 0.5%　峰值
響應時間 ＜400ms
電源 電壓 AC110/220V±15% 或 AC、DC85V～265V
功耗 交流電流，電壓類＜3VA，功率類＜4VA
絕緣電阻 ＞100MΩ
耐壓強度 輸入/輸出/電源之間2.0kV/1min,50Hz
雷電沖擊電壓 輸入/輸出/電源之間6.0kV
環境 溫度系數 0℃～+60℃時，＜100ppM/℃
溫度 工作：-10℃～+55℃，存貯：-25℃～+70℃
濕度 ＜90%RH，不結露，無腐蝕性氣體場所
海拔 ＜2000m
安裝方式 0.5級TS35導軌，0.2級螺釘固定柜體上

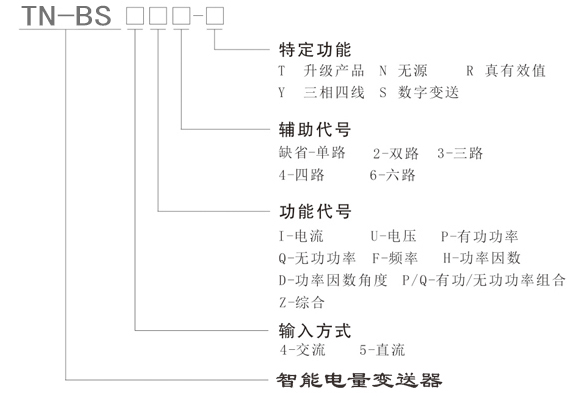

規格

產品名稱

產品型號

輸入方式

輸出設置

說明

輔助電源

4-交流

5-直流

模擬量

數字量

電能脈沖

單路電流、電壓變送器

TN-BS□I

 ●

 ●

1路







AC/DC 80～270V

TN-BS□U

●

●

1路







TN-BS4I2

●



2路





二入二出或一入二出相互間隔離

TN-BS4U2

●



2路





TN-BS4IR

●



1路





真有效值測量

TN-BS4UR

●



1路





TN-BS□I-S

●

●



√



數字變送

TN-BS□U-S

●

●



√



TN-BS4I-N

●



1路





需外供低壓直流電源

DC12V或24V

TN-BS4U-N

 ●



1路





三路電流變送器

TN-BS4I3

●



3路







AC/DC 80～270V



三路電壓變送器

TN-BS□U3

 ●



3路







功率變送器

TN-BS4P

 ●



1路





三相三線

TN-BS4Q

●



1路





TN-BS4P-Y

 ●



1路





三相四線

TN-BS4Q-Y

●



1路





TN-BS4P/Q4T

●



4路

√





頻率變送器

TN-BS4F

TN-BS4F-S

●



1路







 ●





 √





功率因數變送器



TN-BS4H

 ●



1路







TN-BS4H-S

 ●





√





功率因數角度變送器

TN-BS4D

 ●



1路







TN-BS4D-S

 ●





 √





綜合電能變送器

TN-BS4Z6

●



4路

√

2路

組合變送

單相電流、單相電壓變送器

規格

型號指標

TN-BS4I

TN-BS5I

TN-BS4U

TN-BS5U

精度等級

0.2級 0.5級

輸入

標稱值

1A 、5A等

20mA等

100V、220v、380V等

75mV等

頻率

50/60Hz±10%

輸出

模擬量

標稱值

0～20mA、4～20mA、0～5V等

負載電阻

電流輸出時：RL＜1KΩ；電壓輸出時：RL≥5KΩ

數字量

RS-485接口 MODBUS-RTU協議；波特率：默認4800（可選2400 、9600）bps

電源

輔助電源

AC/DC 80～270V

功耗

≤3.5VA

續 三相交流電流、電壓變送器
