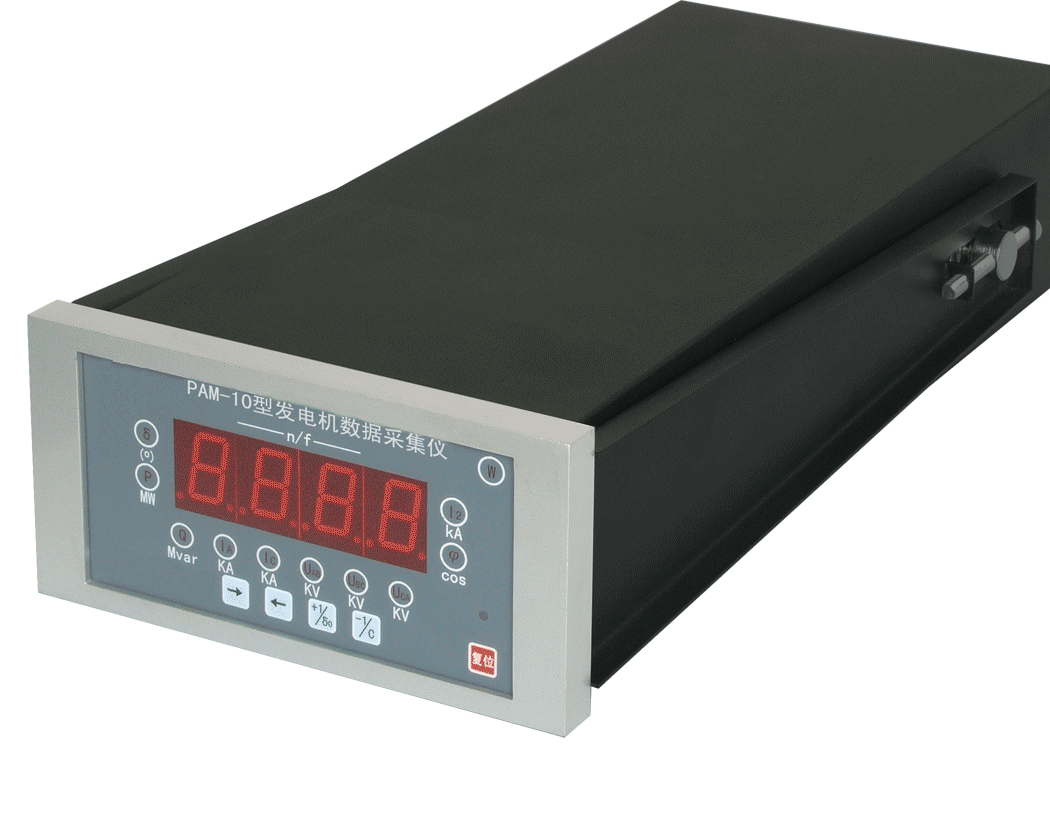

應用范圍 |數碼管顯示

此儀器是用于發電廠內，既可單獨成為一個多功能、多參數監視表計(共可監視11個參量)，又可與系統機、打印機組成系統，對被測機組進行常量監測、故障記錄、日負荷曲線錄制、大修后主要電氣參數的試驗數據、曲線的自動生成和錄取。此儀器監測的交流信號取自PT、CT二次交流量，在45～55Hz范圍內，測量準確度都在0.5級以內。

主要功能

監測以下參量

◆功角δ/同期滑差角（并網角）θ

◆有功功率P(MW)

◆無功功率Q(Mvar)

◆A相定子電流I_A(kA)

◆C相定子電流I_C(kA)

◆定子線電壓U_AB/系統側電壓Uj(kV)

◆定子線電壓U_BC(kV)

◆定子線電壓U_CA/開關兩側電壓ΔU（kV）

◆功率因數cosφ

◆負序電流I₂(kA)

◆轉速n/定子頻率f(r/min/Hz)

技術指標

通道容量：模擬量7路、開關量1路

準確度：0.5級

交流電壓輸入范圍：0~150V

交流電流輸入范圍：0~5A

轉速輸入信號：交流0.1~150V,1~5000Hz 或 脈沖（寬度>0.5ms）

外形尺寸：380mm（長）×175mm（寬）×85mm（高）

重 量：3.5kg

工作環境： a.溫 度：0~35℃

　　　　　 b.濕 度：<80%

　　　　　 c.預熱時間：30分鐘

　　　　　 d.工作方式：連續

TFD-81A發電機功角儀

1.功能簡介及技術指標

 適時監測發電機功角及系統功角。

 發電機功角及系統功角測量結果可分別轉換成4-20mA輸出信號,可以接入現場RTU，通過RTU進行數據遠傳。

1.1儀器可監測顯示如下參量：

1.1.1發電機功角δ_G

1.1.2系統功角δ_S

1.1.3發電機電壓U_G (kV)

1.1.4系統電壓U_S (kV)

1.1.5發電機頻率f (Hz)

1.1.6發電機轉速n(rpm)

1.2技術指標

通道容量：模擬量3路。

準確度：0.5級。

交流電壓輸入范圍：0～150V。

轉速輸入信號：正弦或脈沖，0～100V。

輸出信號：兩路4-20mA

外形尺寸：380mm（長）×170mm（寬）×85mm（高）。

重    量：3.5kg。

工作環境：a.溫 度：0～35℃。

b.濕    度：<80%。

c.預熱時間：30分鐘。

d.工作方式：連續。
