產品簡介

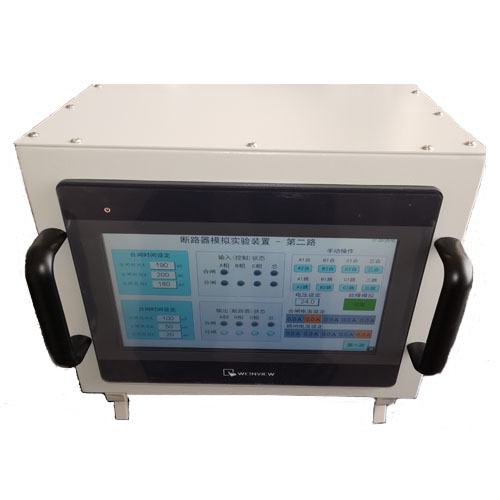

      TN- CBS06W微機型模擬斷路器是我公司在原有模擬斷路器的基礎上采用 最新 ARM 單片機作為控制核心開發而成的新型的產品。因為采用新型的 單片機采用程序控制及采用 10 吋觸摸屏進行所有的參數及開關操作， 拋棄所有機械按鍵或旋鈕，從而提升了整機的精度和使用性能。該產品 具有可靠耐用、接線方便、體積小、重量輕等特點。是測試?yán)^電保護裝 置必不可少的設備。它與各類微機型繼電保護測試裝置配合使用，可以 完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和 檢測工作，確保成套繼電保護裝置工作的完整性、可靠性，提高裝置的 校驗質量。

性能特點

1、本機自帶高精度程控直流穩壓電源，供用戶在沒有直流電源的 時候使用。

2、本裝置具有 A、B、C 及 D、E、F 兩路完全獨立的三相模擬斷路 器，在進行備自投試驗時可以當做六個開關，一般模擬斷路器每相只提 供一對常開、常閉接點，根據備自投試驗的要求需要增加輸出接點。另 外由于不同廠家的斷路器的跳、合閘時間有差異，根據客戶的不同需求， 本公司生產的 TN-CBS06 微機型高壓斷路器模擬裝置提供多種功能選擇，其 中包括增加模擬斷路器輸出接點至兩對常開及兩對常閉觸點，多量程的 跳合閘時間的選擇及跳合閘電阻的選擇等。

3、 此模擬斷路器輸入控制端，可以輸入交直流電流信號，進行觸 發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便 了用戶。

4、 本模擬斷路器可通過 u 盤將測試數據導出到電腦。并且具有 RS-485 接口，可以通過上位機進行控制、操作（此功能為選用功能，請 在訂貨是說明）。

5、 本模擬斷路器采用低能耗設計，內置大容量鋰電池，在現場不 具備交流電源的情況下，可以連續使用 10 小時以上，待機 30 個小時以 上。使用內部供電時，本機所帶的直流輸出電源不可用（此功能為選用 功能，請在訂貨是說明）。

6、 本裝置采用模塊化設計，通過增加跳合閘模塊及控制單元可無 限擴展�？梢越M成 2 個回路及以上的模擬斷路器，可以組成多回路的模 擬斷路器，從而可以模擬多個三相斷路器動作。多個模擬斷路器輸入輸 出回路相互隔離，跳合閘線圈電流通過對應的通道并聯使用時電流可以 成倍增加，從而實現更多的功能。 也可以組成模擬斷路器屏進行教學、 試驗使用。

綜上此模擬斷路器可以模擬交直流斷路器的自動重合閘試驗、備用 電源自動投入試驗、三相不同期等試驗。

技術指標

1． 跳閘時間：10-9999ms 任意設置誤差不超 ±2ms

2． 合閘時間：10-9999ms 任意設置誤差不超±2ms

3． 跳閘電流：1A、2A、3A、4A、5A（程序根據動作電壓程序自動 控制）多回路并聯使用時，跳閘電流成倍增大。

4． 合閘電流：1A、2A、3A、4A、5A（程序根據動作電壓程序自動 控制）多回路并聯使用時，合閘閘電流成倍增大。

5． 跳合閘電壓：交直流 24-220V

6． 直流電源輸出：10-220V、1kva 程控可調

7． 輸出節點數量：每相提供兩路常閉節點和兩路常開節點

8． 輔助觸點容量：AC220V5A

9． 環境條件：溫度:-25°---+55°C 相對濕度：≤80%

10．體積：360×220×180mm3

11．重量：4Kg

產品類型

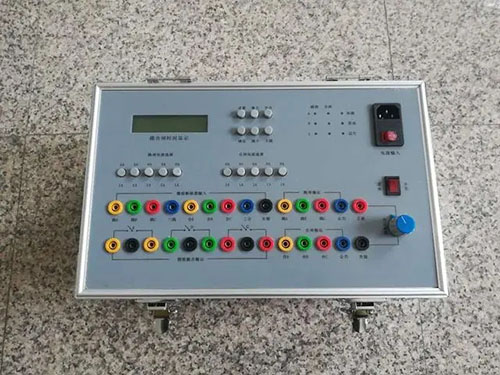

1、模擬斷路器可以模擬單、三相斷路器的動作時間及跳合閘電流，沒有輔助操作電源。（單片機）

2、模擬斷路器在以上的基礎上加上0-220V直流操作電源。（單片機）

3、雙跳圈模擬斷路器可以模擬雙跳圈斷路器，具有雙跳雙合兩個回路，相當于2臺獨立的模擬斷路器。（單片機）

4、模擬斷路器是4U機箱可以組裝模擬斷路器屏。（單片機）

5、智能型三相模擬斷路器SB-CBS03W

6、六相模擬斷路不但具有常規模擬斷路器的所有功能可以做備自投試驗

產品參數

1、單片機或微機控制，自動化程度高、功能完全、精度高
2、可模擬各種高壓開關、斷路器的動作特性
3、跳閘、合閘時間0-500ms可設定,調節幅度1ms,也可定制其他跳、合閘時間范圍
4、跳閘、合閘電流：1A、2A、3A、4A、5A(也可根據用戶要求定制)
5、跳合閘電壓：DC220V、DC110V、48V、24V(也可根據用戶要求定制)
6、多路輔助觸點，容量A，B，C： AC220V 3A
7、可同時對三相斷路器模擬、也可對雙跳雙合三相斷路器模擬
8、每種都可選擇儀器是否具有斷路器跳合閘輔助可調電源：DC0-220V

帶操作電源
