SENTAN 400智能電纜綜合探測儀|電纜路徑識別儀| 管線儀 |
發布者：揚州市拓騰電氣有限公司 發布時間：2023/3/10 |

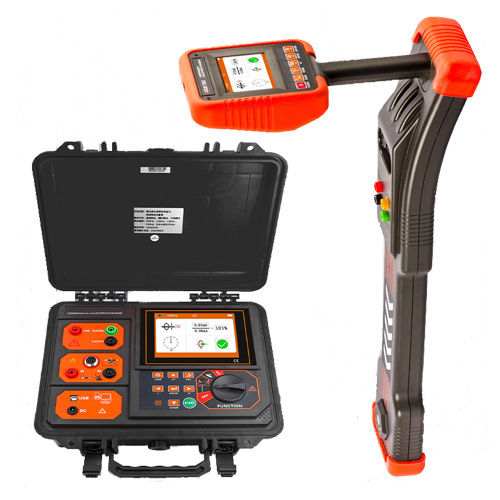

SENTAN400智能電纜綜合探測儀是一款多功能的電纜路徑識別探測儀。具有管線路徑探測、電纜識別、接地電阻測試、絕緣電阻測試等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、接收聽診器連接測試線等組成。
管線路徑探測：能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。儀器使用多種濾波器技術、具有一定抗干擾能力， 能精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。該功能由信號發射機、接收機、信號發射鉗和連接測試線來配合實現。儀器具有以下特點： 1.多種探測模式：經典定位模式，全屏信號模式，信號曲線模式。 2.經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。 3.全屏信號模式：360°全方位管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作。 4.信號曲線模式：可顯示歷史信號強度曲線，通過觀察曲線的變化，尋找線纜位置。 5.電流方向判定（部分頻率），可通過標定電流方向，排除臨線干擾，防止跟蹤錯誤。 6.管線模擬線顏色實時顯示信號干擾強度。 7.內置掃頻測試功能，用戶可通過掃頻結果選擇合適的信號頻率進行管線測量，避免同頻干擾。 8.全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。 9.多種探測頻率：12種主動探測頻率和4種被動探測頻率。 10.發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。 11.發射機數字功放大功率輸出，全自動阻抗匹配，全自動保護。 12.儀器下方內置高亮照明燈，方便夜間作業。 電纜識別：是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的�？勺R別出帶電電纜和停電電纜。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返操作時間，提高工作效率。電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。該功能由信號發射機、接收機、信號發射鉗、連接測試線、柔性卡鉗和聽診器來配合實現。聽診器可在不方便使用卡鉗時使用。 接地電阻測試：使用精密4線法測量現場的接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響最小化。接地電阻測量范圍0.001Ω~2000Ω。功能由接收機和連接測試線來配合實現。 絕緣電阻測試：專用于試驗室或現場做絕緣測試。適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。內嵌高精度微電流測量系統、數字升壓系統、自動放電電路等。額定輸出測試電壓范圍100V～2500V，絕緣電阻測量范圍0.01MΩ～2.50TΩ。功能由信號發射機和連接測試線來配合實現。 信號發射機：用于管線路徑探測、電纜識別的信號發射和絕緣電阻測試。該設備可通過直連輸出、卡鉗耦合、感應等方式給目標電纜加上識別信號，該信號有577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz等12種不同的脈沖信號可供選擇。信號輸出功率最大10W，10檔可調。從而適應不同的應用環境，讓管線探測和電纜識別更加準確可靠。儀表內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，其箱體能承受約200kg的壓力，主機5.4寸彩色L液晶顯示，實時動態顯示信號輸出狀況和電池使用情況。 發射鉗：適用于卡鉗耦合法。發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ105mm、125mm、150mm可選，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。 接收機：用于管線路徑探測、電纜識別信號接收和接地電阻測試。內置多個屏蔽3D天線，可對發射機產生的577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz等12種不同脈沖編碼電流信號進行有效識別。也可識別50Hz和250Hz工頻信號和中心頻率為33kHz、82kHz的射頻信號。使用3.5寸彩色液晶屏，實時動態顯示360°全方位管線路徑指示，深度、電流和管線相對位置。 柔性電流鉗：用于電纜識別。該電流鉗為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑200mm、300mm可選，不必斷開被測線路，非接觸測量，安全快速。 聽診器：用于電纜識別。與鼠標形狀相似，弧形傳感器設計，全面貼合電纜表面，可快速感應識別發射機或線纜中的電流信號。配合本產品發射機、接收機，能實現柔性電流鉗的大部分功能，可在大部分場合替代柔性電流鉗進行電纜識別。使用時將聽診器緊貼被測電纜線即可，極其適合于一些不易于使用電流鉗圈起線纜測試的場合。 產品特征 1. 多種探測模式：經典定位模式，全屏信號模式，信號曲線模式。 2. 經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。 3. 全屏信號模式：360°管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作。 4. 信號曲線模式：可顯示歷史信號強度曲線，通過觀察曲線的變化，尋找線纜位置。 5. 電流方向判定（部分頻率），可通過標定電流方向，排除臨線干擾，防止跟蹤錯誤。 6. 管線模擬線顏色實時顯示信號干擾強度。 7. 內置掃頻測試功能，用戶可通過掃頻結果選擇合適的信號頻率進行管線測量，避免同頻干擾。 8. 全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。 9. 多種探測頻率：主動探測和被動探測。 10. 發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。 11. 發射機數字功放大功率輸出，全自動阻抗匹配，全自動保護。 12. 儀器下方內置高亮照明燈，方便夜間作業。 產品參數發射機規格
接收機規格
|
