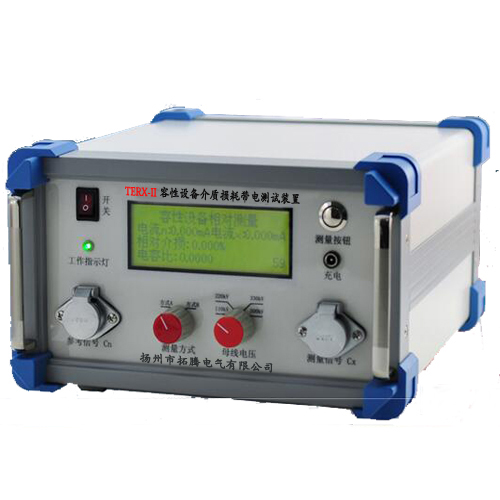

TERX-II容性設備介質損耗帶電測試裝置
產品簡介
本儀器用于電流互感器、變壓器套管、CVT及耦合電容器等容性設備相對介損和電容量的帶電測量，也能用于測量絕對介損和電容量。
產品特點
1、取樣單元輸入阻抗極低，可耐受10A工頻電流的作用以及10kA雷電流的沖擊，信號處理電路采用了獨特的異頻自校技術，對傳感器精度進行動態校驗，可完全排除母線諧波分量對測量結果的影響。因此儀器可準確檢測100μA-1000mA范圍內的微弱電流信號，并能通過外部串接電阻的方式實現對電壓信號的測量。
2、可以提供兩種介質損耗在線檢測方式，既可測量?jī)蓚�(gè)同相電容型設備的介質損耗差值和電容量比值，又可用PT二次側電壓作基準信號，對設備的電容量及介質損耗值進行測量，現場使用操作靈活、方便。
3、檢測儀的主控采用先進的DSP控制系統，該CPU具有運算速度快，功能強大及抗干擾能力強等優點，可以保證儀器現場工作時具有良好的穩定性能。
4、完善的電磁屏蔽措施和先進的數字處理技術，可確保介質損耗測試結果不受諧波干擾及脈沖干擾的影響，具有達±0.05%的絕對檢測精度。
5、機內自帶鉛蓄電池，在一次充滿后，即使是在現場沒有市電的情況下，仍可以連續工作8小時，完全滿足現場使用的要求。
產品參數
1、顯示方式：液晶顯示器，特別適合戶外使用
①充電電源：AC 220V， 50±1Hz
②充電時間：約12小時
2、測量范圍及精度
①電流測量：測量范圍Ix=100μA～1000mA
In=100μA～1000mA
測量精度：±（0.5%+1字）
②電壓測量：測量范圍Vn=3V～300V
測量精度：±（0.5%+1字）
③介質損耗：測量范圍Tanδ=－200%～200%
測量精度：±0.05%
④ 電容比值：測量范圍Cx:Cn=1:1000～1000:1
測量精度：±（0.5%C +1字）
⑤電容量：測量范圍Cx=10pF～0.5μF
測量精度：±（0.5%C+2pF）
