產品簡介
T-EM352架空線路故障定位儀，適用于6-35kV架空線路故障的定位，能夠解決低阻故障,阻故障,弧光接地故障以及相間短路故障等多種故障類型。提供了一整套完整的架空線故障定位解決方案，集成故障診斷、交流定位、直流定位、直流耐壓、交流耐壓四種功能。創新的交流定位模式，對于低阻故障，在線路正下方檢測特征信號, 無須登桿掛接傳感器，具有操作簡單，使用方便的特點。對于安裝有智能開關（存在接地PT）線路發生的阻故障，采用交流定位外接升壓器的方式，無需解除PT。發射機內置大容量鋰電池，方便使用和攜帶。

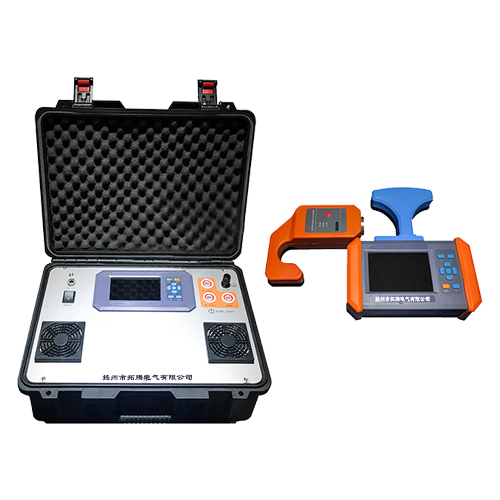

整套設備主要由發射機、接收機、交流升壓器，直連傳感器、懸掛傳感器、弧光接地適配器及附件組成。
產品特點
■ 用途：6-35kV 架空線路故障查找定位
■ 集成故障診斷、交流定位、直流定位、交流耐壓、直流耐壓五種功能。
■ 故障診斷
➤ 指導合適的定位方法。
➤ 線路絕緣電阻、電容測量。
■ 交流定位-直連輸出（低過渡電阻接地）：
➤ 發射信號：大功率特種低頻交流信號主動注入。
➤ 接收信號：沿線分段查找，無須登桿掛接傳感器。
➤ 效工作：無須登桿，極大提測試效率，降低工作強度。
■ 交流定位-外接升壓器輸出（線路存在接地PT，中過渡電阻接地）：
➤ 發射信號：大功率特種低頻交流信號主動注入。
➤ 接收信號：沿線分段查找，需要登桿掛接傳感器。
➤ 無需解除線路接地PT。
➤ 創新的阻性電流含量和電流幅值比對，解決故障范圍更寬。
■ 直流定位（/低過渡電阻接地及弧光接地）：
➤ 發射信號：大功率脈動直流信號主動注入。
➤ 接收信號：沿線分段查找，需要登桿掛接傳感器。
➤ 全能定位模式，尤其解決弧光接地定位難題。
■ 直流耐壓和交流耐壓
➤ 故障修復后的驗收測試。
■ 發射機具有停止自動放電功能，確保操作安全。
■ 發射機具有過流保護、超溫保護功能。
■ 發射機內置大容量鋰離子電池組，攜帶方便。
■ 接收機采樣全數字化靈敏度信號處理，判據明確直觀。
■ 具有數據記憶功能，掉電不丟失，定點更方便。
產品參數

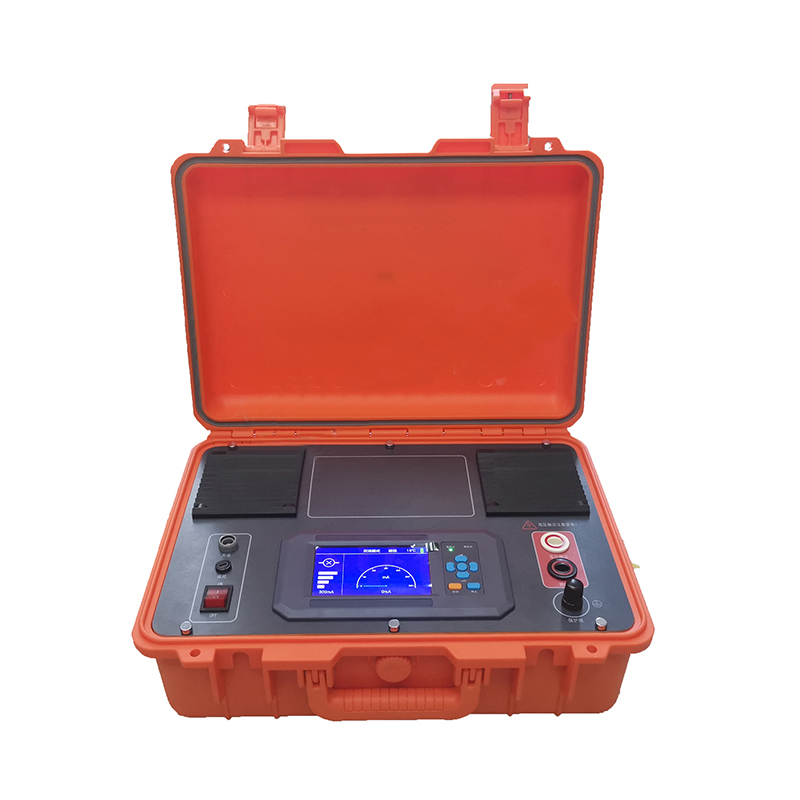

一、 發射機：
技術指標
工作方式
故障診斷、交流定位、直流定位、交流耐壓、直流耐壓
故障診斷
電阻測量
量程：10MΩ；精度：±10%
電容測量
量程：大10uF；精度：±20%
交流定位
輸出頻率
20Hz異頻
輸出方式
限功率恒流輸出
輸出電流
直連輸出：200mA；外置升壓器輸出：33mA
輸出電壓
直連輸出：峰值560V
外置升壓器輸出:峰值3.4kV
直流定位
輸出頻率
脈動1Hz
輸出方式
限功率恒流輸出
輸出電流
70mA
輸出電壓
>DC8kV(電池滿電時)
交流耐壓
輸出電流
大33mA
輸出電壓
外置升壓器輸出:峰值5kV
大功率
100W
直流耐壓
輸出電流
大70mA
輸出電壓
>DC8kV(電池滿電時)
大功率
100W
保護功能
過熱保護、過流保護，欠壓關機，自動放電2小時無操作自動關機。
顯示方式
800×480亮彩色液晶顯示
電 源
內置480WH鋰電池組
充電器電源
輸入：AC220V 50~60Hz; 輸出：54.6V，2A
體 積
450mm×240mm×270mm
重 量
13kg

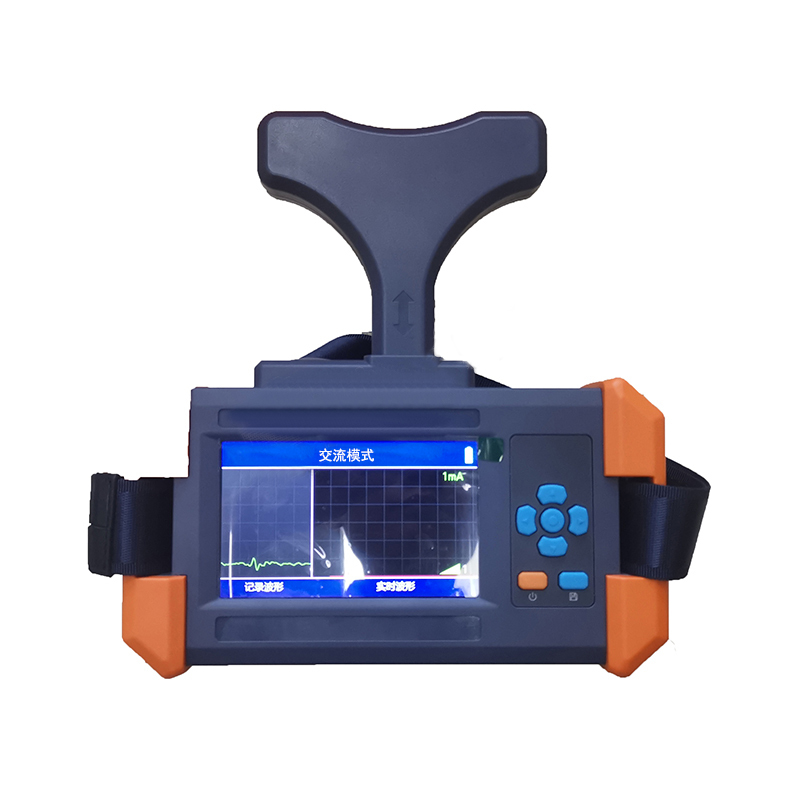

二、接收機&懸掛傳感器：
技術指標
工作方式
交流定位、直流定位
數據記憶
具有數據保存記錄功能。
直流無線傳感器
接收機間通信
2.4GHz，>100m。
顯示方式
接收機：800×480亮彩色液晶顯示
電 源
接收機：18650鋰電池標稱電壓3.7V，6700mAH。
懸掛傳感器：可充電鋰電池3.7V，1500mAH。
充電器
輸入AC100-240V，50/60Hz；輸出5V/2A；
體 積
接收機：226mm×140mm×55mm。 懸掛傳感器：185mm×140 mm ×50mm
重 量
接收機：0.9kg；懸掛傳感器：0.5kg；
■ 使用條件：溫度:-10℃－50℃，濕度<80％RH，海拔<1000m。
 |
 |
 |
