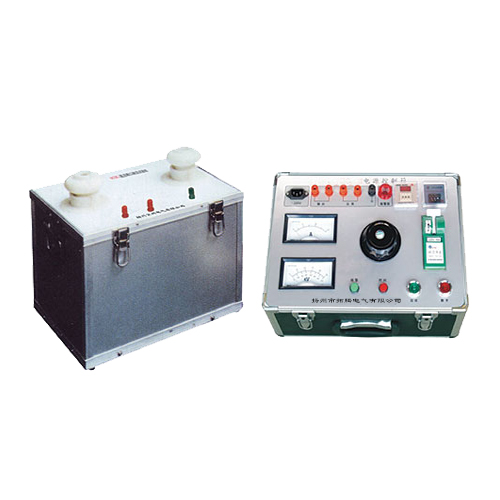

TE-SAT系列主要用于10kV、35kV壓斷路器的交流耐壓試驗是鑒定斷路器絕緣強度的方法。一般在現場進行對地耐壓試驗，根據以往經驗，瓷柱式斷路器斷口間隙較短，如有雜質或受潮存在，對地耐壓試驗損壞瓷瓶問題。故提出了進行斷口間耐壓試驗的要求，該裝置的壓干式試驗變壓器采用繞組中間接地的方式，試驗變壓器按雙羊角結構設計，變壓器兩端輸出的壓直接施加于真空開關斷口兩端。避免了采用傳統方式即真空開關斷口一端施加壓，一端接地。使固定瓷瓶容易損壞的問題。
額定容量：2 kVA或5kVA；允許連續進行時間：30 min 輸出電壓60kV或100kV；電源電壓：~220V 50Hz；外形尺寸及重量：壓室300×380×330（mm）23 kg；控制箱350×400×200（mm）17 kg
|
規格型號 |
TE-SAT-10KV |
TE-SAT-35KV |
|
|
試驗電壓 |
50KV |
100KV |
|
|
變比 |
1:250 |
1:500 |
|
|
功率 |
3KVA |
5KVA |
|
|
測量精度 |
1.5% |
||
|
電源 |
AC 220V ±10% |
||
|
重量 |
控制箱 |
18KG |
|
|
試驗變壓器 |
28KG |
38KG |
|
