產品簡介
隨著現代化工業的飛速發展，對旋轉機械（風機、電機、離心機、碎煤機等）的性能提出了越來越地要求。旋轉設備其質量中心由于種種原因與旋轉中心不重合時會因離心力產生振動。該振動嚴重影響了設備使用精度，縮短支撐軸承的壽命。要消除這種振動必須用到動平衡技術。
VT系列動平衡測量儀瞄準國內外技術，采用大規模集成電路和單片機技術。該儀器具有多功能性，既可作轉速表用，又可作振動測試用。既可作時域分析，又可作頻域分析。特別是具有測量動平衡的一切功能。
該儀器操作簡單，人機對話，菜單提示，測量數據可隨時鎖定保持。VT動平衡儀結構緊湊重量輕，鍵盤及顯示屏在面板上，而輸入輸出插口及各種控制開關均置于面板上。VT動平衡儀可以對各種旋轉機械進行整機現場動平衡，。相當于一臺可移動的動平衡機。它設計精巧攜帶方便，整個儀器裝在一只便攜儀器箱內。VT800除具有一般的動平衡功能外,還針對臥式螺旋離心機、碟式離心機類產品的整機動平衡進行特殊設計,能夠很方便的測量有差轉速復合轉鼓體的振動及進行整機現場動平衡.
產品參數
|
一般測量 |
轉速測量 |
30～30,000 rpm |
|
普通振動測量 |
0.01～5000μm （峰峰值） |
|
|
0.01～2000mm/s （有效值） |
||
|
振動分析 |
FFT 頻譜分析 |
|
|
顯示方式 |
點陣圖形 64X240點陣圖形液晶漢化菜單 |
|
|
鍵 盤 |
八鍵 |
|
|
動平衡測量 |
測量點數 |
雙通道 單測點或單面 雙測點或雙面 |
|
振動信號頻帶 |
3Hz～1KHz |
|
|
同頻工作轉速 |
180～30,000 rpm |
|
|
同頻振幅量程 |
0.01～5000μm （峰峰值） |
|
|
振動烈度量程 |
0.01～2000mm/s （有效值） |
|
|
相位精度 |
0-360°±1 ° |
|
|
去除不平衡率 |
≥95％ |
|
|
注：1) 選用超低頻磁電傳感器或電渦流傳感器測量振動信號時可使同頻工作轉速降至30轉/分。 2) 當設備工作轉速大于10000轉/分時，請另選購激光轉速傳感器。 |
||
產品附件
|
名稱 |
說明 |
數量 |
|
雙通道動平衡測量儀 |
√ |
1臺 |
|
霍爾轉速傳感器 |
√ |
1只 |
|
振動速度傳感器 |
√ |
2只 |
|
速度傳感器(2米) |
√ |
1根 |
|
振動傳感器電纜 |
4米 |
2根 |
|
φ10磁鋼 |
√ |
8只 |
|
電源線 |
3米 |
1根 |
|
蛇型軟管磁力座 |
√ |
1只 |
|
磁吸座 |
√ |
2只 |
|
使用說明書 |
√ |
1份 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多揚州拓騰電氣有限公司產品信息請進入 產品中心 。服務熱線：0514-89792992

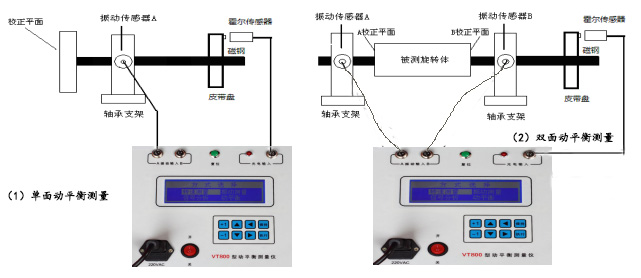

◆單面動平衡|雙面動平衡接線
圖（1）單面動平衡測量當轉子的長度小于其轉子的直徑時,只做單平面動平衡就可以有效果了；
圖（2）雙面動平衡時，需要有兩個校正平面和兩個測試點。在其中一個校正平面加重時，需同時對兩個測點的振動進行測量，即要考慮所謂交叉效應.
