微機繼電保護測試儀系列 Protection Relay Tester
◇ 標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
◇ 單機操作方便 單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示�？赏瓿涩F(xiàn)場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
◇ 雙操作方式，聯接電腦運行 通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
◇ 軟件功能強大 可完成各種自動化程度的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
◇ 開關量接點豐富 10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
◇ 大屏幕TFT顯示屏 本機采用800×600點陣大屏幕TFT分辨率真彩液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
◇ 自我保護 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
◇ 具有獨立專用直流電源輸出 裝置設有一路110V 及 220V專用直流電源輸出。
◇ 性價比 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很的性能價格比。
|
圖片 |
參數 |
圖片 |
參數 |
|
|

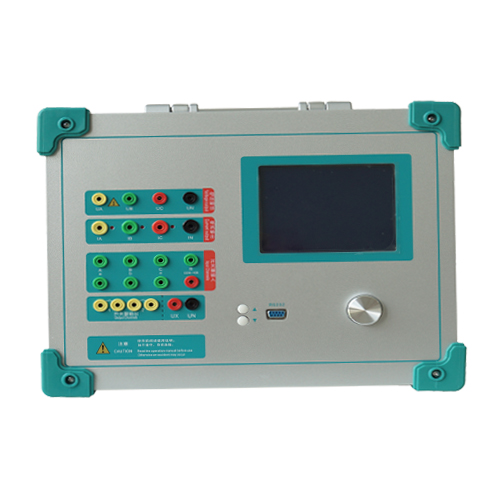

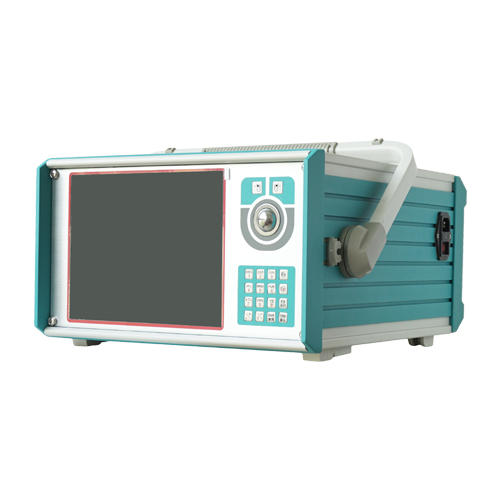

三相單片機 四相電壓三相電流 ▶交流：電流0～40A/相，電壓：0～120V/相 ▶直流：電流0～±10A/相 電壓：0～±160V/相 ▶開關量：7路開入2對開出 ▶精度：0.5級 ▶特點：110V/220V可調電源輸出，232串口聯機操作 |
|

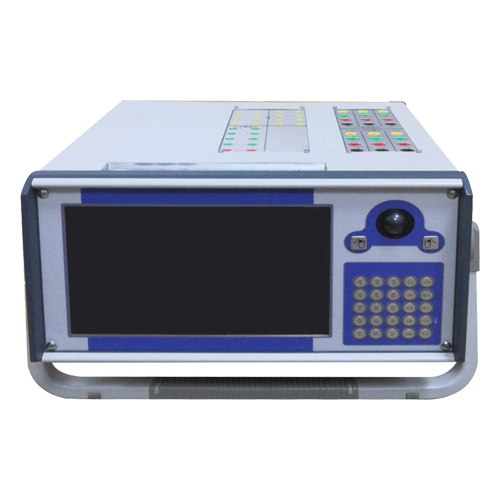

六相繼電保護測試儀【125V】 ▶交流：電流0～30A/相，電壓：0～125V/相 ▶直流：電流0～±10A/相 電壓：0～±160V/相 ▶開關量：10路開入8對開出 ▶精度：交流0.2級，直流0.5級 ▶特點：110V/220V可調電源輸出，內置工控機，可單片機操作，也可聯機操作 |
|
|

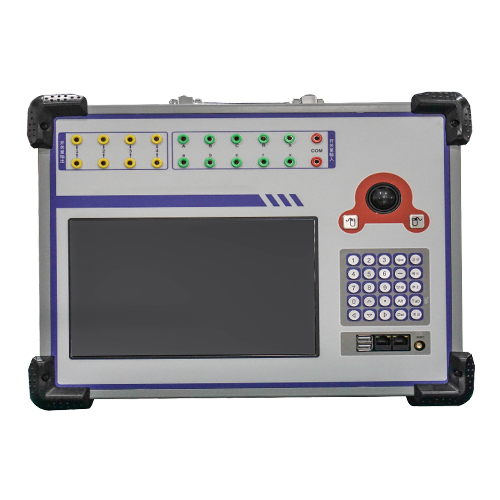

三相工控機 四相電壓三相電流 ▶交流：電流0～40A/相，電壓：0～120V/相 ▶直流：電流0～±10A/相 電壓：0～±160V/相 ▶開關量：10路開入8對開出 ▶精度：交流0.2級，直流0.5級 ▶特點：110V/220V可調電源輸出，內置工控機，可單片機操作，也可聯機操作 |
|

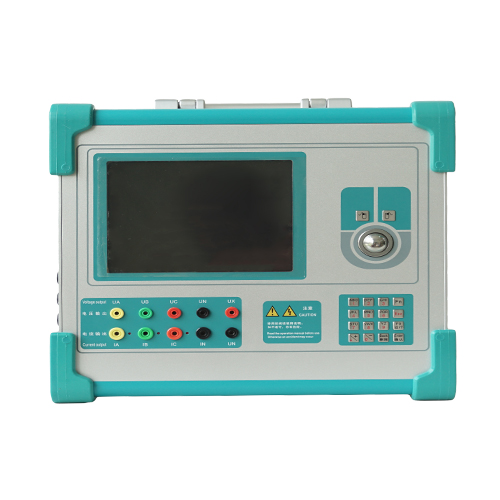

三相微機繼電保護測試儀 ▶交流：電流30A/相，電壓：0～120V/相 ▶直流：電流0～±10A/相 電壓：0～±160V/相 ▶開關量：10路開入8對開出 ▶精度：0.1級 ▶特點：110V/220V可調電源輸出，內置工控機，可單片機操作，也可聯機操作 ▶本裝置設有USB口、10-100M網口、WIFI口，可方便地進行數據存儲、數據通信和軟件升級 |
|
|
三相微機繼電保護測試儀【125V】 ▶交流：電流0～40A/相，電壓：0～125V/相 ▶直流：電流0～±10A/相 電壓：0～±160V/相 ▶開關量：10路開入8對開出 ▶精度：交流0.2級，直流0.5級 ▶特點：110V/220V可調電源輸出，內置工控機，可單片機操作，也可聯機操作 四相電壓三相電流 |
|
六相微機繼電保護測試儀 ▶交流：電流30A/相，電壓：0～120V/相 ▶直流：電流0～±10A/相 電壓：0～±160V/相 ▶開關量：10路開入8對開出 精度：0.1級 ▶特點：110V/220V可調電源輸出，內置工控機，可單片機操作，也可聯機操作 ▶本裝置設有USB口、10-100M網口、WIFI口，可方便地進行數據存儲、數據通信和軟件升級 |
|
|
三相微機繼電保護測試儀【300V】 ▶交流：電流0～30A/相，電壓：0～300V/相 ▶直流：電流0～±10A/相 電壓：0～±160V/相 ▶開關量：10路開入8對開出 ▶精度：交流0.2級，直流0.5級 ▶特點：110V/220V可調電源輸出，內置工控機，可單片機操作，也可聯機操作 四相電壓三相電流 |
|
九相微機繼電保護測試儀 ▶交流：電流30A/相，電壓：0～120V/相 ▶直流：電流0～±10A/相 電壓：0～±160V/相 ▶開關量：10路開入8對開出 ▶精度：0.1級 ▶特點：110V/220V可調電源輸出，內置工控機，可單片機操作，也可聯機操作 ▶本裝置設有USB口、10-100M網口、WIFI口，可方便地進行數據存儲、數據通信和軟件升級 |
|
|
六相繼電保護測試儀 六相電壓六相電流 ▶交流：電流0～30A/相，電壓：0～120V/相 ▶直流：電流0～±10A/相 電壓：0～±160V/相 ▶開關量：10路開入8對開出 ▶精度：交流0.2級，直流0.5級 ▶特點：110V/220V可調電源輸出，內置工控機，可單片機操作，也可聯機操作 |
|
三相微機繼電保護測試儀【蓄電池供電】 ▶交流：電流20A/相，電壓：0～120V/相 ▶直流：電流0～±10A/相 電壓：0～±160V/相 ▶開關量：10路開入8對開出 ▶精度：交流0.1級直流0.2級 ▶特點：110V/220V可調電源輸出，內置工控機，可單片機操作，也可聯機操作 ▶本裝置設有USB口、10-100M網口、WIFI口，可方便地進行數據存儲、數據通信和軟件升級 |
| 繼電器類試驗 | |||
| 繼電保護類型 | 測試項目 | 建議試驗?zāi)K | 備 注 |
| 信號繼電器 | 相應的測試項目 | 直流試驗 中間繼電器 直流試驗 | 若是要求交、直流混合輸入的中間 繼電器，請在“交直流試驗”模塊 中測試。 額定電流太小的信號繼電器，可用 測試儀的電壓回路輸出測試。 |
| 時間繼電器 | |||
| 中間繼電器 | |||
| 重合閘繼電器 | |||
| 電流繼電器 | 相應的測試項目 | 交流試驗 電流電壓 反時限電流繼電器 直流試驗 | 可在“交流試驗”專門的序分量模 塊中測試序分量繼電器。 也可在“反時限過流”中測試反時 限繼電器。 |
| 過(欠)電壓 繼電器 | |||
| 序分量繼電器 | |||
| 同步檢查（或相位比 較）繼電器 | |||
| 反時限電流繼電器 | |||
| 差動繼電器 | 直流助磁特性 | 差動繼電器 差動試驗 諧波試驗 | 試驗時請參考說明書中的“差動試 驗”的接線方式正確接線。 |
| 諧波制動特性 | |||
| 比例制動特性 | 差動試驗、 差動繼電器 交流試驗 | ||
| 功率(方向) 繼電器 | 相應的測試項目 | 功率方向 交流試驗 | 測試功率（方向）繼電器前，應預 先確定接線類型，和保護大致的動作邊界。 |
| 阻抗繼電器 | |||
| 同期繼電器 | 相應的測試項目 | 同期試驗 交流試驗 | “同期試驗”模塊由測試儀的 UA、 UB 分別作為系統側和待并側電壓 輸出，可測動作頻率，動作電壓和 相位，并可進行自動準同期試驗。 |
| 頻率繼電器 | 相應的測試項目 | 頻率試驗 | 能測試動作頻率和滑差閉鎖定值。 |
| 微機型保護裝置試驗 | ||||
| 繼電器保護類型 | 測試項目 | 建議試驗?zāi)K | 備 注 | |
|
線路保護 |
多段過流 | 相應的測試項目 | 交流試驗 頻率試驗 功率方向 | 只要方法得當，用“交流試驗”模塊 能進行大部分繼電器和微機保護的 試驗，應重點學習該模塊。 |
| 序分量電壓電流 | ||||
| 頻率裝置 | ||||
| 功率方向保護 | ||||
| 重合閘及 轉換性故障 | 相應的測試項目 | 整組試驗 狀態系列 | 要求測試檢同期和檢無壓，用 Ux 作 為待并側電壓輸出。 | |
| 距離和零序 | 距離和零序定值校 驗 | 阻抗階梯 零序保護 | “阻抗階梯”和“零序保護”均能一 次性自動測試多段、各種故障類型、各種相別的距離和零序定值。 | |
| 阻抗特性 | 阻抗相位特性 | |||
| 工頻變化量距離 | 定值校驗 | 工頻變化量距 離 | 應 設 置 故 障 電 流 足 夠 大 ， 比 如 10~15A（當 5A 制 CT 時）。 | |
| 復合電壓閉鎖 （方向）過流 | 過流、低壓、負序 電壓閉鎖過流等 | 交流試驗 | 有的保護的“低電壓”和“負序電壓” 由不同的端子輸入，試驗時需更換接 線。 | |
| 低周、低壓 減載裝置 | 相應的測試項目 | 同期低周 頻率試驗 交流試驗 | 若其它條件都滿足，裝置卻不能動 作，請確認裝置是否還需要同時輸入 電流和開關接點。 | |
|
發變組保護 |
差動保護 | 比例制動特性 | 差動繼電器 差動保護 交流試驗 | 發電機差動保護，用“差動保護”進 行試驗時，可看作接線為 Y/Y，、 低壓側平衡系數均為 1 的變壓器保 護。 “差動試驗”注重曲線特性搜索，分 比例制動邊界搜索，比例制動定點測 試，諧波制動邊界搜索，諧波制動定 點測試，能全面測試差動保護。 |
|
|
諧波制動特性 | 差動試驗 差動保護 諧波試驗 | ||
|
|
失 磁 保 護 | 相應的測試項目 | 交流試驗 | 試驗時應注重輸出的電壓、電流的夾角。 |
|
|
勵 磁 保 護 | |||
|
|
復合電壓閉鎖（方 向）過流（后備） | 相應的測試項目 | 交流試驗 |
|
| 其他保護 | 自動準同期裝置 | 相應的測試項目 | 同期試驗 | 做自動調整試驗時，測試各開入量， 必須按說明書要求接線。 |
| 備自投裝置 | 動作邏輯和各開關 動作時間 | 狀態系列 | 試驗前預想好試驗過程，正確接線是試驗成功的關鍵。 | |
| 母線差動保護 光纖線路差動保護 | 相應的測試項目 | 交流試驗 | 請參見說明書，試驗前先確定裝置是否形成“自環”， 若是，則保護的動作值應等于其整定值的一半。 | |
